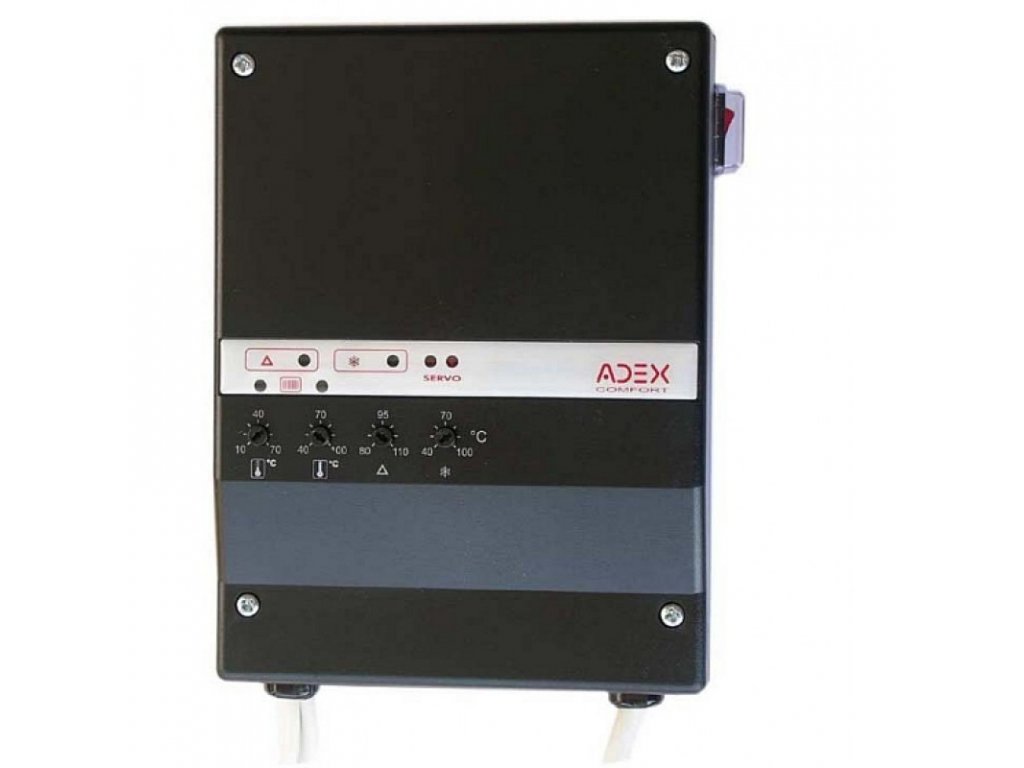

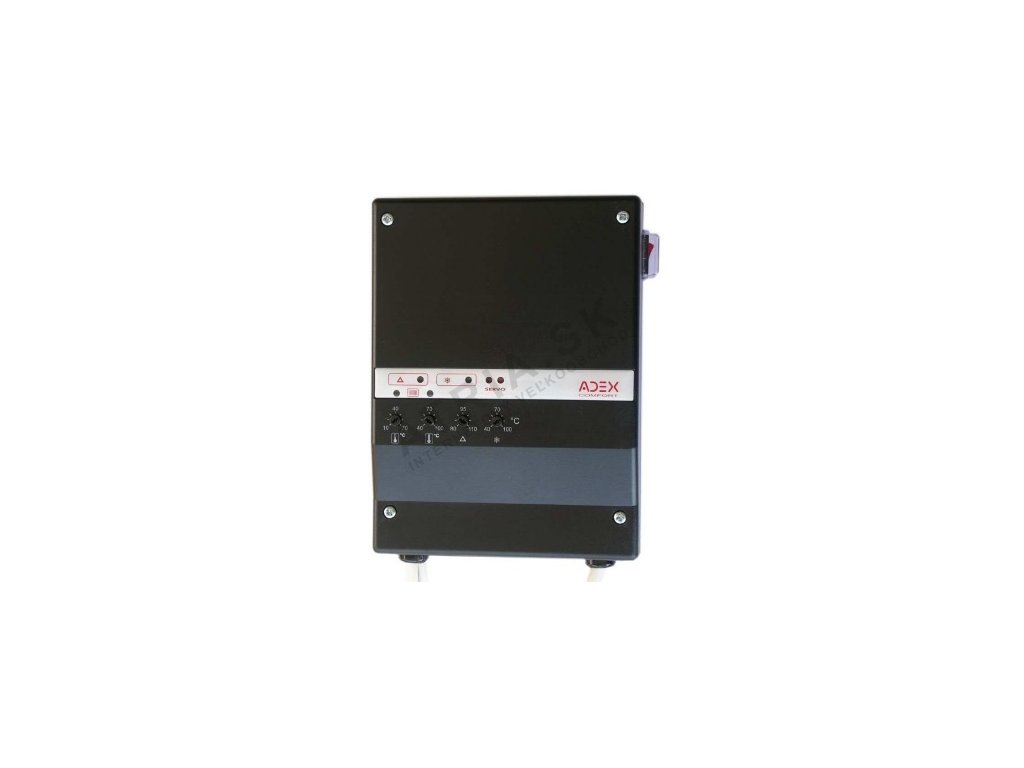

ADEX Comfort R (původní verze Adex Comfort 12)

Tento ovladač je nástupcem typu ADEX Comfort 12. Zachovává si všechny funkce topného okruhu, ale nabízí nový přístup a nové možnosti v připojení kotlů, zásobníků a bojlerů, navíc obsahuje kontakt pro TUV

1. Topný systém s regulací teploty kotle

Toto zapojení lze s výhodou použít u kotlů, které potřebují udržovat doporučenou provozní teplotu. Může se jednat o kotle na tuhá paliva i kotle. Protože výstupní teplota kotle je regulována řízením teplotního spádu na radiátorech, lze spolehlivě provozovat i topné systémy s nedokonalou cirkulací v kotlovém okruhu. Řídicí jednotka si poradí i s instalacemi, kde není vůbec žádný kotlový okruh.

proto udržuje požadovanou teplotu kotle u systémů se čtyřcestnými i třícestnými směšovacími ventily. U systému se čtyřcestným a kotlovým čerpadlem pak také nepřímo zajistí, aby byla dodržena požadovaná minimální teplota vratné kotle.

Ohřev je zajištěn v zimním i letním režimu.

2. Kotelna na tuhá paliva se záložním kotlem v topném okruhu

Pokud je teplota kotle na tuhá paliva nedostatečná, regulátor uzavře směšovací ventil a přepne na provoz se záložním kotlem. Záložní kotel se poté přepne do 10minutového cyklu, aby udržoval požadovanou teplotu v topném okruhu.

Záložní kotel může být elektrický nebo plynový a musí být vybaven vlastním oběhovým čerpadlem. Plynový kotel musí být dostatečně odolný proti nízkoteplotní korozi.

TUV je ohřívána pouze kotlem na tuhá paliva. Teplotu odebírané užitkové vody lze regulovat pomocí termostatického směšovacího ventilu instalovaného na výstupu z kotle.

3. Kotelna na tuhá paliva se záložním kotlem v kotlovém okruhu

Připojení lze použít pro jednookruhové a víceokruhové topné systémy se záložním kotlem. Záložní kotel může být plynový i elektrický. Pokud není kotel na tuhá paliva dostatečně teplý, přepne řídicí jednotka na provoz se záložním kotlem. Záložní kotel je trvale zapnutý, teplota v topném okruhu je řízena směšovacím ventilem.

Ohřev užitkové vody je zajištěn v zimním i letním režimu.

4. Kotelna na tuhá paliva se zásobníkem a záložním kotlem

V základním zapojení dodává regulátor teplo z kotle na tuhá paliva přímo do budovy. V akumulační nádrži se ukládá pouze přebytečné teplo, které budova nepotřebuje.</span style="font-size: 12px;"

Při zapojení "Pouze vybíjecí jednotka ACU" regulátor vytápí objekt pouze tehdy, když je zásobník nabitý

na požadovanou teplotu.

Pokud je teplota v akumulační nádrži, a to i v kotli na tuhá paliva, nedostatečná, kontroluje řídicí jednotka, zda je nádrž vypuštěna na teplotu zvolenou uživatelem. Pokud ano, řídicí jednotka uzavře směšovací ventil a přepne na provoz se záložním kotlem.

Uživatel tak může určit rychlost vyprazdňování zásobníku. Před zapnutím záložního kotle se zásobník vždy vypustí na minimální teplotu určenou uživatelem.

Skladovací kotel může být elektrický nebo plynový a musí být vybaven vlastním oběhovým čerpadlem. Plynový kotel musí být dostatečně odolný proti nízkoteplotní korozi.

5. Kotelna na tuhá paliva se zásobníkem s možností připojení kotle pro řízený ohřev TUV

V základním zapojení dodává regulátor teplo z kotle přímo do budovy. Do akumulační nádrže se ukládá pouze přebytečné teplo, které budova nepotřebuje.

Při zapojení "Pouze vypouštěcí ACU" začne regulátor vytápět budovu až po naplnění zásobníku na požadovanou teplotu.

Po vypuštění nádrže řídicí jednotka vypne oběhové čerpadlo, uzavře směšovací ventil a čeká na nové zatopení kotle.

K zásobníku je možné připojit ohřívač TUV s nabíjecím čerpadlem. Řídicí jednotka pak spíná nabíjecí čerpadlo podle TUV (TTUV) podle teplot na čidlech K a V.
